  • Проект : Maari Field Wellhead Platform, Jacket erection, Malaysia
  • служить :
  • дата : 05 Jan, 2024
  • состояние :

Описание проекта

Компания DLT заключила субподряд на проектирование, поставку и эксплуатацию системы трелевки и домкрата для поэтапного возведения ограждающей конструкции размером 26 м х 22 м х 140 м высотой 2800 тонн. Каркас был собран из 8 секций весом до 660 тонн каждая. Нижняя секция была установлена на основание платформы с помощью крана и использовалась для поддержки полозковой системы и системы подъемной башни для монтажа 7 верхних секций. Начиная с верхней секции кожуха, остальные 7 секций по одной поднимались на направляющую и перемещались в положение для подъема. Секции поднимались с помощью нашей системы подъемных башен DL-TS3000 Mk1, в конфигурации с 4 башнями и с использованием 8 подъемных домкратов без DL-C450. По мере подъема каждой секции под нее опускалась следующая секция, а ножки корпуса сваривались вместе. Затем объединенные секции были подняты башенной системой.


Этот процесс повторялся до тех пор, пока верхние 7 секций не были закреплены на башенной системе общим весом 2400 тонн. Затем с помощью башенной системы верхние 7 секций были опущены на нижнюю секцию и выровнены стыки ножек для сварки. Монтаж кожуха производился с октября по декабрь 2007 года, и в конце наших работ по монтажу домкрата было установлено, что готовый домкрат имеет отвес с точностью до 10 мм.

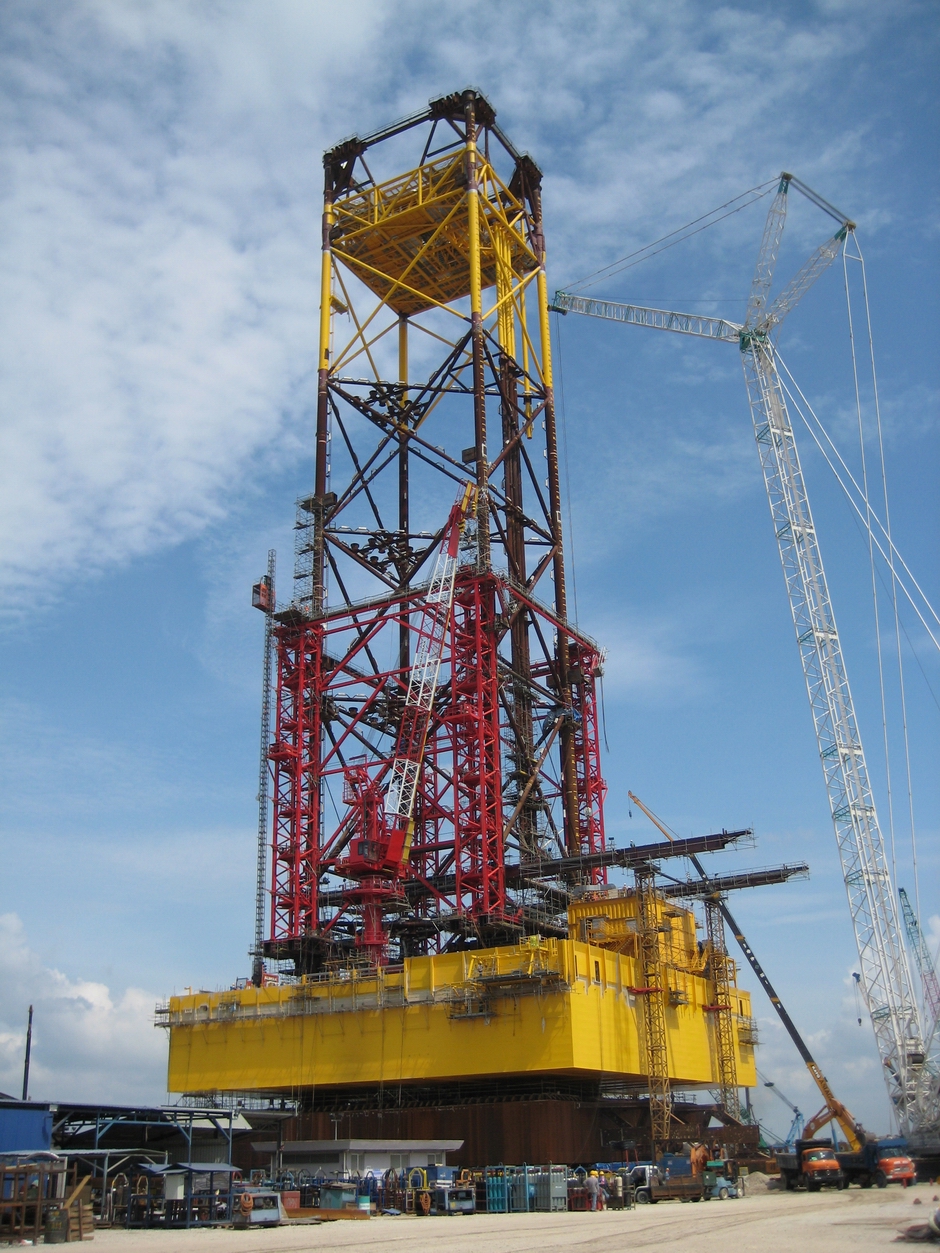

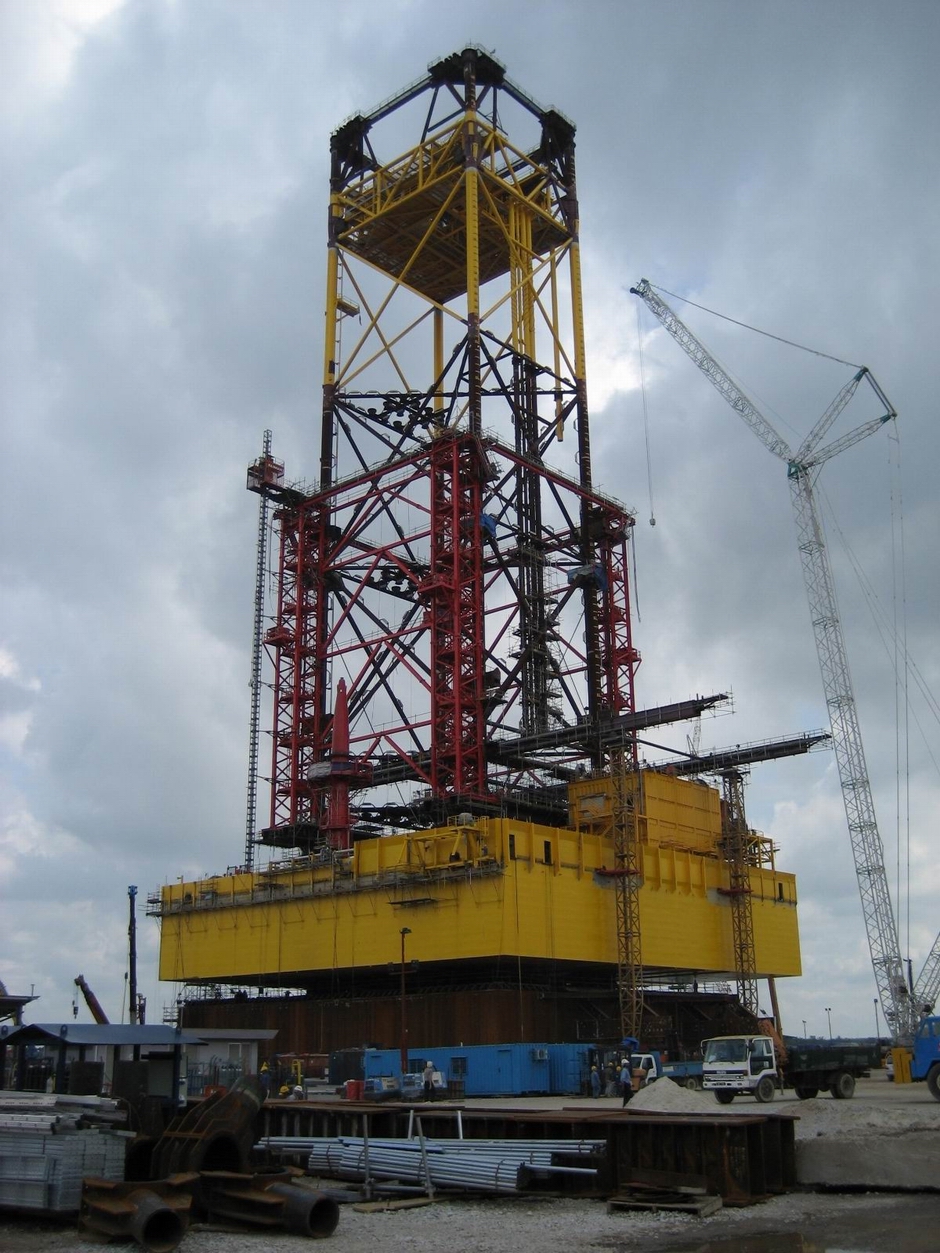

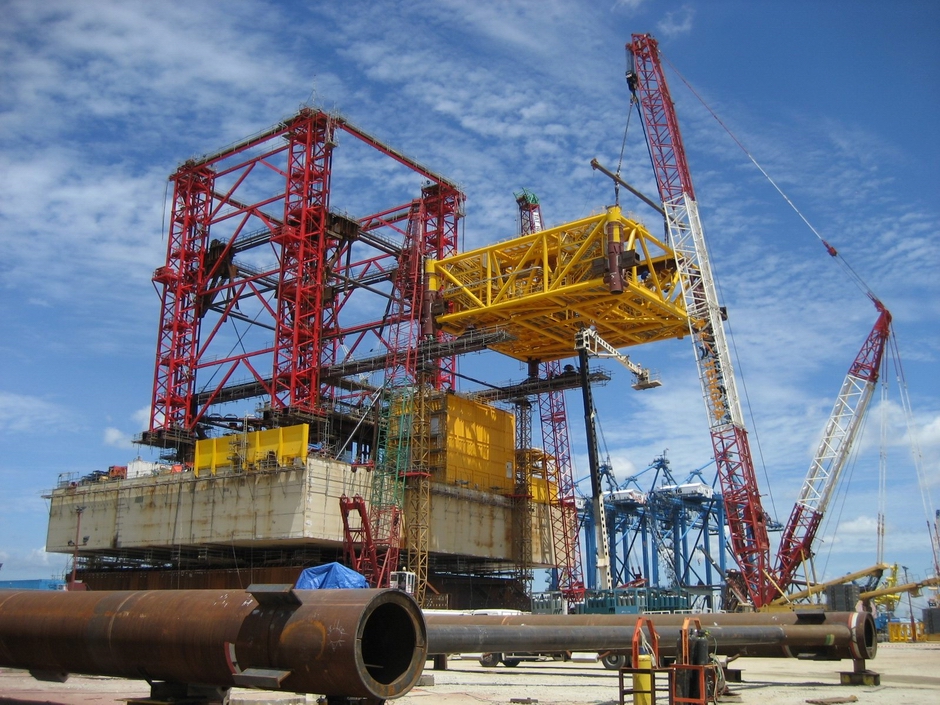

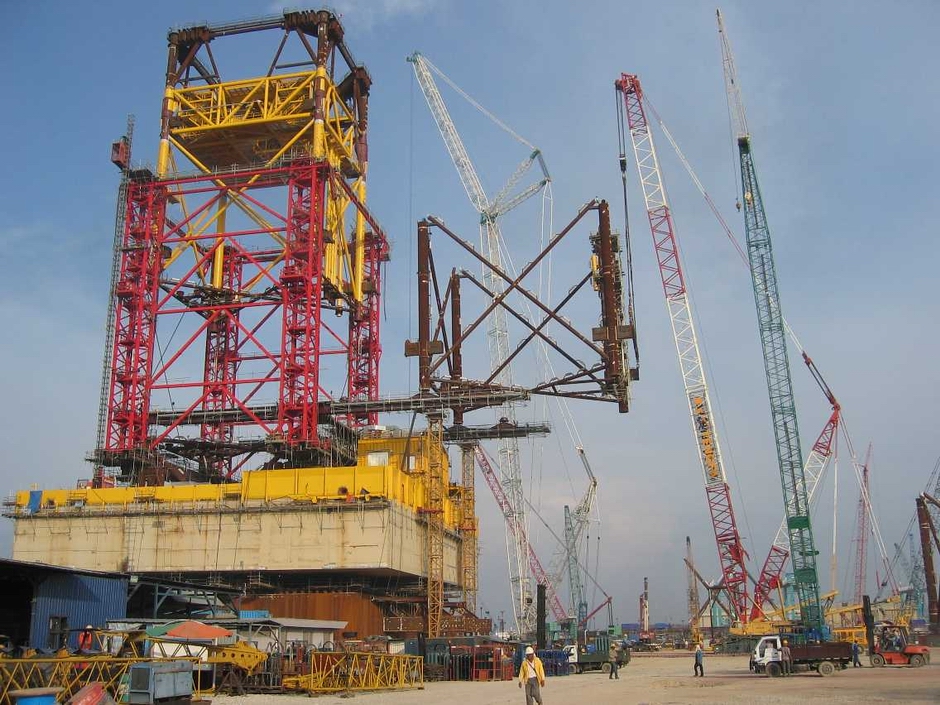

Проект фото
